Digitalisiertes PLM: Ein 3D-CAD-Modell sagt mehr als 1.000 Worte

SAP Add-on „3D Visual Assembly“ bringt multimediale Montagestationen für Industrie-4.0-Konzepte in die Produktionshalle

Die Bielefelder SAP-Spezialisten der itelligence AG erweitern SAP ERP und SAP PLM mit multimedialen Arbeitsplätzen, die direkt an den Montagepunkten in der Produktion installiert sind. Mit dem Add-on „3D Visual Assembly“ gibt itelligence ihren Kunden die Möglichkeit, ihre Produktionen zu erweitern und zu modernisieren. Ziel ist, die Werker mit Montage-Sequenzen als Simulation, CAD-Modellen und Texten bei der Arbeit zu unterstützen. itelligence liefert das auf UI5 basierende und betriebssystem-unabhängige Frontend auf einem Touchscreen mit direkter Verlinkung in die SAP-Systeme. Die Arbeitsplaner definieren und digitalisieren die Montageprozesse und bringen sie als Video an die jeweils richtigen Montagestationen.

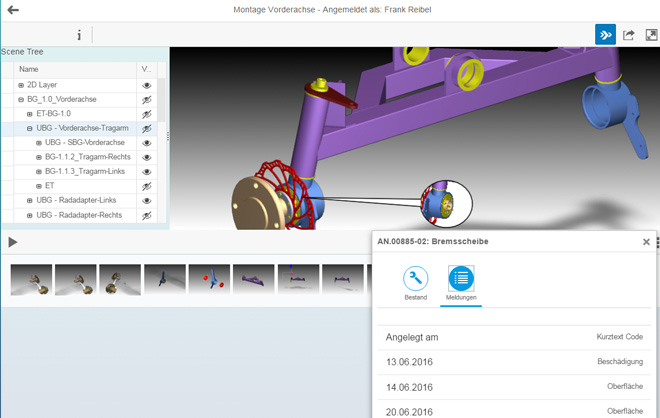

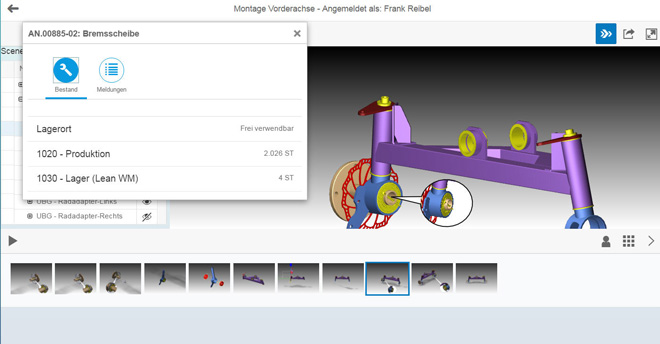

Auf dem Monitor sehen die Werker auch die Produktstruktur. Um die Abläufe zu verstehen, zerlegen sie mit wenigen Klicks auf dem Touchscreen das 3D-Modell des Produktes in seine Komponenten. Sie drehen die Baugruppe, sie zoomen in die Komponenten und lesen zusätzliche Informationen – etwa welches Werkzeug sie für welchen Handgriff benötigen oder wie das fertige Produkt zu verpacken ist.

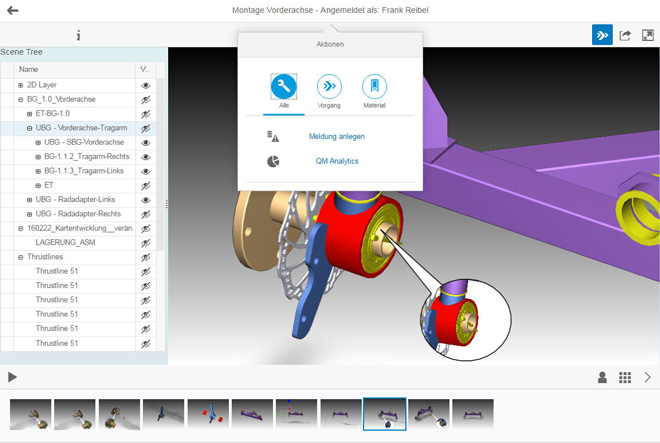

Bei jedem Klick antwortet das System in Echtzeit. Und über den Rückkanal schickt der Werker nach jedem Arbeitsschritt eine Meldung an das ERP, wo die Montagezeit gespeichert und gebucht wird. Als weiteres Feature hat itelligence auch das Qualitätsmanagement in 3D Visual Assembly integriert. Die Werker melden schadhafte Teile an das QM. Hier stößt das System Prozesse an, die die Ursachen für Qualitätsmängel herausfinden und beheben.

Die PLM-Experten der itelligence haben 3D Visual Assembly auf Basis von SAP-Standardsoftware entwickelt. Hierzu zählen das ERP- sowie das PLM-System. Die Arbeitsplaner nutzen SAP „Visual Enterprise Author“ für die Simulation der Arbeitsschritte und die Produktvisualisierung. Sie importieren Assemblies in allen gängigen nativen CAD-Formaten und wandeln sie in Neutralformate wie „.rh“ „.vds“, „.jt“.

Das Add-on 3D Visual Assembly ist Ergebnis eines Projektes mit der RWTH Aachen. Gemeinsam erkunden itelligence und die RWTH Aachen diverse Szenarien im Umfeld von Industrie 4.0. Die Werker müssen in Zukunft immer mehr und immer unterschiedlichere Varianten eines Standardproduktes fertigen können. Mit dem Produkt 3D Visual Assembly bringt itelligence sie diesem Ideal ein ganzes Stück näher.
