17.08.2014 28 Lagermanagementsysteme für ein Werk

Voestalpine Stahl setzt auf 3tn

Von: Regina Reinhardt

Die Voestalpine Stahl GmbH hat die 3tn Industriesoftware GmbH mit der Lieferung von 28 Lagermanagementsystemen für ihr Kaltbandwerk Linz beauftragt. Mit der Software TWMS/Metals will Voestalpine die Lager- und Transportvorgänge für Coils, Spaltbandbunde und Blechpakete steuern sowie die Lagerflächen optimal ausnutzen – auch dank der Visualisierung in einer Echtzeit-3D-Darstellung.

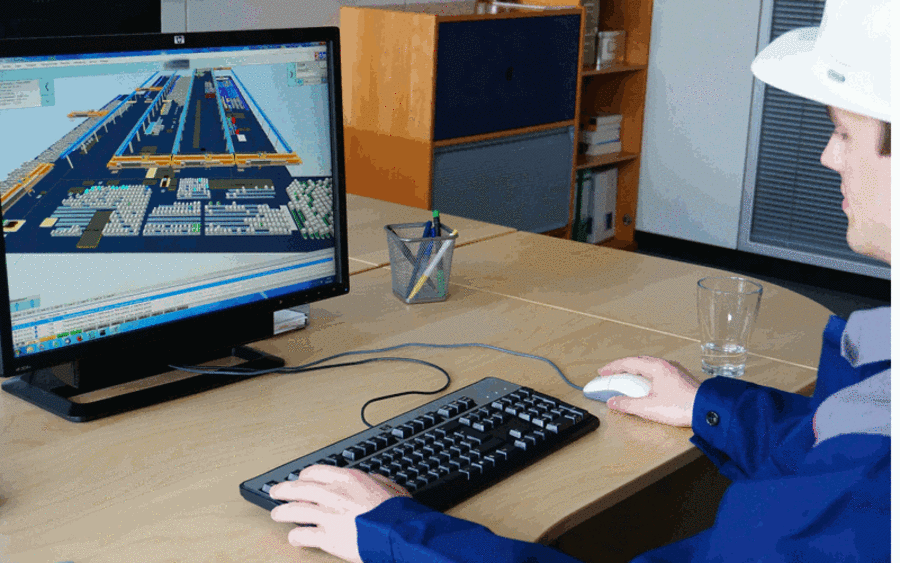

Sei es im Büro oder in der Krankanzel: TWMS/Metals zeigt die aktuelle Situation detailliert als 3D-Ansicht.

Die Systeme erlauben das fachgerechte, mehrlagige Stapeln der Flachstahlprodukte unter Berücksichtigung aller Vorgaben und Restriktionen. Sie vermeiden zudem ein unnötiges - und mit dem Risiko einer Beschädigung verbundenes - Umlagern und beschleunigen die Transportvorgänge. Der Auftrag umfasst Lieferung und Inbetriebnahme von fünf eigenständigen Systemen TWMS/Metals, die 3tn gemeinsam mit Voestalpine exemplarisch an die spezifischen Bedürfnisse des Linzer Werkes anpasst, sowie Lizenzen für weitere 23 Systeme.

Software für die gesamte Transport- und Lagerkette

Die Pflichtenheftphase wird voraussichtlich bis März 2015 dauern, ab Oktober 2015 sollen die ersten Systeme in Betrieb gehen. Die Software soll dann die gesamte Transport- und Lagerkette vom Auslauf der Warmbandstraße über die Beize und die Längs- und Querteilanlagen bis zum Versand der Coils, Spaltbandbunde und Blechpakete abdecken. In die vorgeschaltete Pflichtenheftphase fließen die Anforderungen aller 28 Systeme ein, so dass später alle Systeme eine gemeinsame Quellcode-Basis haben werden. Die ersten fünf Systeme steuern

- ein Coillager mit manuellen Kranen,

- ein Coillager mit vollautomatischen Kranen,

- ein automatisches Hochregallager für Coils,

- ein Freilager mit Dornstaplern und Fahrzeugtracking über GPS,

- das Management von hallenübergreifenden Transporten, zum Beispiel mittels Transportketten und Shuttlesystemen.

Per Dialog modifizierbare Regelwerke

Nach der ihrer Inbetriebnahme werden die weiteren 23 Systeme an die Spezifika der einzelnen Werksbereiche angepasst. Dank der Parametrierbarkeit von TWMS/Metals reduziert sich der Aufwand für diesen Vorgang: Per Dialog modifizierbare Regelwerke, zum Beispiel für Lagerung, Transport und die Vergabe der Prioritäten, ein Topologie-Editor und ein Report-Designer erleichtern die Anpassung an unterschiedliche Gegebenheiten, so dass Voestalpine sie teilweise in Eigenregie vornehmen will.

Thorsten Tönjes, einer der beiden Gründer von 3tn, sieht sein Konzept der Fokussierung auf die Metallindustrie bestätigt: „Im Vorfeld der Vergabe konnten wir unserem Kunden bei Referenzbesuchen eine Vielfalt von Installationen zeigen, die seine Anforderungen schon weitgehend erfüllen. Hinzu kommt die Zukunftssicherheit: Das System ist in hohem Maße parametrierbar und skalierbar, so kann es jederzeit an sich ändernde Rahmenbedingungen angepasst werden.“

3tn hat TWMS/Metals speziell für die Metallindustrie entwickelt. Das System ist für alle branchenüblichen Produkte, Transportmittel oder Lagerkonfigurationen vorbereitet. Es kommuniziert auf der einen Seite mit ERP- und MES-Systemen, auf der anderen Seite mit der Basisautomatisierung und Sensorik.

Das Lagermanagementsystem steuert laut Tönjes die Abläufe im Lager und ermöglicht das zielgerichtete und fachgerechte Lagern – auch hallenübergreifend oder sogar werksweit. Außerdem optimiere es die Kranspiele, vermeide unnötiges Umlagern und beschleunige die Transportvorgänge. Darüber hinaus schaffe es Transparenz, denn alle Informationen sind sofort verfügbar und alle Vorgänge nachvollziehbar. Gleichzeitig werde der Suchaufwand gegen Null reduziert.

Realitätsnahe Echtzeit-3D-Darstellung

Eines der zentralen Elemente von TWMS/Metals ist für Tönjes „die Visualisierung der Lager in einer realitätsnahen Echtzeit-3D-Darstellung“. In den Krankanzeln werde die aktuelle Lagersituation aus der Perspektive der Kranführer angezeigt. Sie werden mit Pfeilen von Position zu Position geleitet; außerdem werden ihnen alle Informationen eingeblendet, die sie zum Bearbeiten des jeweiligen Auftrags benötigen.

Auch auf den Clients in den Büros ist eine dreidimensionale Ansicht implementiert, in der sich die Nutzer frei bewegen und das Lager aus jeder beliebigen Perspektive betrachten können. Wenn sie sehen wollen, wo sich ein bestimmtes Coil befindet, zoomt die Ansicht aus der Totalen darauf zu, so wie es von Programmen wie „Google Earth“ bekannt ist.

Die „Service-Orientierten Architektur“ (SOA) des Systems verspricht Skalier- und Wartbarkeit: Bei Bedarf können Prozesse auf mehrere Server verteilt werden, das System kann so mit den Anforderungen des Kunden wachsen. Diese Software-Architektur erlaubt es ebenfalls, Updates und Wartungsarbeiten für einzelne Hallen auszuführen, ohne dass das Gesamtsystem beeinflusst wird. Auf diese Weise erreichen die Systeme eine außerordentlich hohe Verfügbarkeit.

www.3tn.de
